一、前言

        随着科学技术的发展，人们对水质的要求也越来越高。因此，近几年净水及制水设备的更新和改造也越来越高，为了得到合格的纯净水，对处理设备的自动化要求就显得非常重要，本文介绍了以组态王为上位的人机界面的全自动纯化水制备控制系统。

二、 工艺流程介绍

        该系统由纯水系统和注射水制备系统两部分完成。该系统为反渗透纯水系统，包括一级反渗透、二级反渗透。主要控制系统有原水阀、原水泵、一级高压泵、一级纯水泵、二级纯水泵等，输入监控点有两个电导率、两个流量、两个PH值、一个水箱液位、一个温度点以及故障信号等。注射水制备系统包括一个蒸馏水机、一个注射水泵。

      流程监控画面如下：

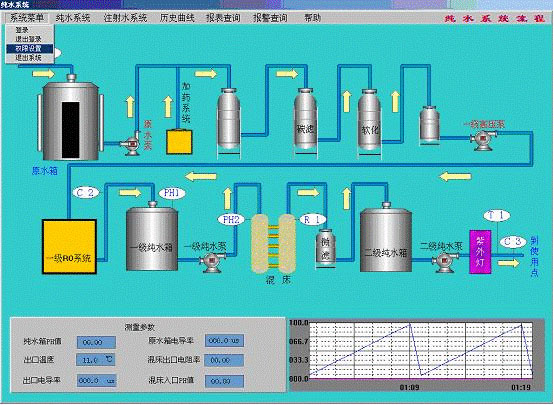

纯水系统流程画面

注射水制备流程画面

三、控制系统的构成

        系统配置特点：下位数据采集可通过PLC完成，如西门子S7-300系列，通过Profibus-DP协议与组态王通讯，上位采用组态王开发监控画面并进行监控，以实现实时控制和动态监控。

四、控制系统功能介绍

        运行方式：自动运行和手动操作相结合

        用户界面：界面美观易于操作

        实时监控：动态显示水箱的液位、阀泵的开/关状态等，模拟水流、水质、温度，PH值、液位、阀泵的开关状态、模拟水流、水质的情况自动控制泵阀的开关、流量的大小和出口回流等。

        报警功能：系统有自动报警的功能，并能纪录故障时间、原因等信息。

        打印输出：系统能定时或时时打印故障信息、水箱液位、流量、水质、温度等信息。

        保存数据：系统具有自动保存数据和与其它应用程序交换数据的功能。

        在线帮助：系统提供在线帮助信息，操作员遇到问题能及时得到帮助和指导。

        组态王可读取PLC监测到的设备运行状态、模拟量采样数据等信息，根据这些实时数据，在屏幕上动态显示整个水处理装置的运行情况、包括水流方向、水箱液位、电导率、PH值、流量、温度和泵阀的开/关状态等。一旦发现故障报警信息，系统即显示明显报警画面，向plc发出相应动作指令，保存并记忆故障发生的时间、方位和原因等原始数据，还可根据客户需求保存历史数据、定时、实时打印数据。

五、 结束语

        该系统设计合理、技术先进、运行稳定，维护保养量少，保证了水处理系统的安全运行，提高了水质检测的准确度并减轻了劳动强度。尤其是简单灵活的操作，美观友好的用户界面，可以使系统运行和水质检测便于管理，在对水质要求非常高的制药厂家运行后获得非常高的评价。
