KHBF(KHMF)系列法兰式球阀

图形符号 型号说明 ① 系列代号：KHBF（KHMF）系列法兰式球阀 ② 公称通径：16、20、25、32、40、50mm ③ 压力范围：40、63、100、160、250、315bar ④ 阀体材料：1-钢 ⑤ 球体材料：1-钢 ⑥ 工作温度：1、-25～＋100℃、2、-30～＋170℃ ⑦ 其他密封：2-丁晴橡胶 ⑧ 手柄形式：02-铝质直柄06-钢质曲柄09-不带手柄 ⑨ 设计序号：由生产商定 外形尺寸 尺寸表 简略型号 压力范围 DN LW L L1 D d1 d2 K B b H h1 h2 h3 SW1 Z KHBF-016 10-40 16 15 130 48 95 45 14 65 38 16 62 19 45 11 9 4 KHBF-016 63-160 105 14 75 20 KHBF-016 250-315 130 18 90 26 KHBF-020 10-40 20 20 150 60 105 58 14 75 48 18 75 25 57 11 12 4 KHBF-025 10-40 25 25 160 65 115 68 14 85 57 18 82 28.5 64 11 12 4 KHBF-025 63-160 140 18 100 24 KHBF-025 250 150 22 105 28 KHBF-025 315 160 22 115 34 简略型号 压力范围 DN LW L L1 D d1 d2 k B b H h1 h2 h3 SW1 Z KHMF-032 10-40 32 30 180 84 140 78 18 100 75 18 103 37.5 84 12 14 4 KHMF-032 63-160 155 22 110 26 KHMF-040 10-40 40 38 200 91 150 88 18 110 85 18 114 42.5 95 12 14 4 KHMF-040 63-160 170 22 125 28 KHMF-040 250 185 26 135 34 KHMF-040 315 195 26 145 38 KHMF-050 10-40 50 48 230 100 165 102 18 125 105 20 131.5 52.5 112.5 12 14 4 KHMF-050 63 180 22 135 26 KHMF-050 100-160 195 26 145 30 KHMF-050 250 200 26 150 38 8 KHMF-050 315 210 26 160 42 简略型号 压力范围 DN LW L L1 D d1 d2 k B b H h1 h2 h3 SW1 Z KHMF-032 10-40 32 30 130 84 140 78 18 100 75 18 103 37.5 84 12 17 4 KHMF-040 40 38 140 91 150 88 110 85 18 114 42.5 95 KHMF-050 50 48 150 100 165 102 125 105 20 131.5 52.5 112.5

KHBF(KHMF)系列法兰式球阀

图形符号 型号说明 ① 系列代号：KHBF（KHMF）系列法兰式球阀 ② 公称通径：16、20、25、32、40、50mm ③ 压力范围：40、63、100、160、250、315bar ④ 阀体材料：1-钢 ⑤ 球体材料：1-钢 ⑥ 工作温度：1、-25～＋100℃、2、-30～＋170℃ ⑦ 其他密封：2-丁晴橡胶 ⑧ 手柄形式：02-铝质直柄06-钢质曲柄09-不带手柄 ⑨ 设计序号：由生产商定 外形尺寸 尺寸表 简略型号 压力范围 DN LW L L1 D d1 d2 K B b H h1 h2 h3 SW1 Z KHBF-016 10-40 16 15 130 48 95 45 14 65 38 16 62 19 45 11 9 4 KHBF-016 63-160 105 14 75 20 KHBF-016 250-315 130 18 90 26 KHBF-020 10-40 20 20 150 60 105 58 14 75 48 18 75 25 57 11 12 4 KHBF-025 10-40 25 25 160 65 115 68 14 85 57 18 82 28.5 64 11 12 4 KHBF-025 63-160 140 18 100 24 KHBF-025 250 150 22 105 28 KHBF-025 315 160 22 115 34 简略型号 压力范围 DN LW L L1 D d1 d2 k B b H h1 h2 h3 SW1 Z KHMF-032 10-40 32 30 180 84 140 78 18 100 75 18 103 37.5 84 12 14 4 KHMF-032 63-160 155 22 110 26 KHMF-040 10-40 40 38 200 91 150 88 18 110 85 18 114 42.5 95 12 14 4 KHMF-040 63-160 170 22 125 28 KHMF-040 250 185 26 135 34 KHMF-040 315 195 26 145 38 KHMF-050 10-40 50 48 230 100 165 102 18 125 105 20 131.5 52.5 112.5 12 14 4 KHMF-050 63 180 22 135 26 KHMF-050 100-160 195 26 145 30 KHMF-050 250 200 26 150 38 8 KHMF-050 315 210 26 160 42 简略型号 压力范围 DN LW L L1 D d1 d2 k B b H h1 h2 h3 SW1 Z KHMF-032 10-40 32 30 130 84 140 78 18 100 75 18 103 37.5 84 12 17 4 KHMF-040 40 38 140 91 150 88 110 85 18 114 42.5 95 KHMF-050 50 48 150 100 165 102 125 105 20 131.5 52.5 112.5

型号说明

① 系列代号：KHBF（KHMF）系列法兰式球阀
② 公称通径：16、20、25、32、40、50mm
③ 压力范围：40、63、100、160、250、315bar
④ 阀体材料：1-钢
⑤ 球体材料：1-钢
⑥ 工作温度：1、-25～＋100℃、2、-30～＋170℃
⑦ 其他密封：2-丁晴橡胶
⑧ 手柄形式：02-铝质直柄06-钢质曲柄09-不带手柄
⑨ 设计序号：由生产商定

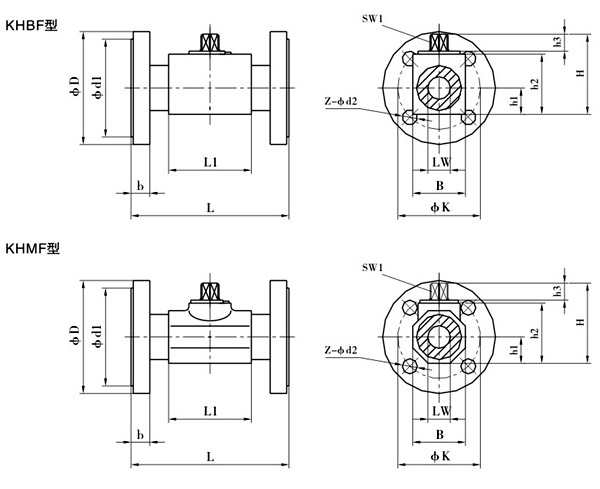

外形尺寸

尺寸表

简略型号 压力范围 DN LW L L1 D d1 d2 K B b H h1 h2 h3 SW1 Z
KHBF-016 10-40 16 15 130 48 95 45 14 65 38 16 62 19 45 11 9 4
KHBF-016 63-160 105 14 75 20
KHBF-016 250-315 130 18 90 26
KHBF-020 10-40 20 20 150 60 105 58 14 75 48 18 75 25 57 11 12 4
KHBF-025 10-40 25 25 160 65 115 68 14 85 57 18 82 28.5 64 11 12 4
KHBF-025 63-160 140 18 100 24
KHBF-025 250 150 22 105 28
KHBF-025 315 160 22 115 34

简略型号 压力范围 DN LW L L1 D d1 d2 k B b H h1 h2 h3 SW1 Z
KHMF-032 10-40 32 30 180 84 140 78 18 100 75 18 103 37.5 84 12 14 4
KHMF-032 63-160 155 22 110 26
KHMF-040 10-40 40 38 200 91 150 88 18 110 85 18 114 42.5 95 12 14 4
KHMF-040 63-160 170 22 125 28
KHMF-040 250 185 26 135 34
KHMF-040 315 195 26 145 38
KHMF-050 10-40 50 48 230 100 165 102 18 125 105 20 131.5 52.5 112.5 12 14 4
KHMF-050 63 180 22 135 26
KHMF-050 100-160 195 26 145 30
KHMF-050 250 200 26 150 38 8
KHMF-050 315 210 26 160 42

简略型号 压力范围 DN LW L L1 D d1 d2 k B b H h1 h2 h3 SW1 Z
KHMF-032 10-40 32 30 130 84 140 78 18 100 75 18 103 37.5 84 12 17 4
KHMF-040 40 38 140 91 150 88 110 85 18 114 42.5 95
KHMF-050 50 48 150 100 165 102 125 105 20 131.5 52.5 112.5
