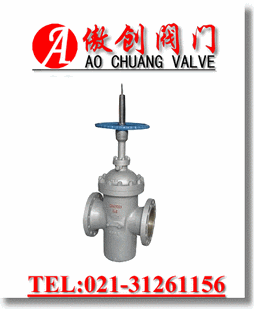

一、带导流平板闸阀概述：

带导流平板闸阀具有密封性能可靠、启闭力矩小、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等特点；适用水、石油、天然气、蒸汽等非腐蚀性和腐蚀性介质的管路系统中作启闭装置，特别适用于石化、油、气、长输管线等领域。

系列型号：Z43WF/Z543/Z643WF/Z943WF

连接方式：法兰、对焊
结构形式：3-单闸板、4-双闸板
密封性质：H-合金钢,Y-硬质合金,D-渗氮钢,F-增强聚四氟乙烯
公称通径：DN25～1000mm，NPS1"～40"
公称压力：PN1.0～16.0MPa，Class150～900Lb
驱动方式：手动、伞齿轮传动、气动、电动 、液动

二、带导流平板闸阀产品结构特点

●阀体有铸造和焊接两种结构。
●阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门。
●阀座采用密封面上镶嵌PTFE，具有PTFE对金属和金属对金属的双重密封，PTFE密封面同时清除闸板脏物的作用。
●金属对金属密封的阀门，阀体外部设有注油脂结构，油脂通过注脂器、阀座进入阀门密封面，使阀门达到零泄漏。
●带导流孔阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。
●阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
●本阀门采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏；解决了通用阀门填料处最容易外漏的弊病。
●阀门关闭时能自动卸掉内腔高压（详见工作原理图），保证使用安全。
●全封闭结构，防护性能好，可适应全天候要求。
●阀门设有指示杆或观察窗以表示阀门的启闭情况。

在选择最适合您的用途的阀门时应该小心谨慎。为了避免含糊不清，应该对每一个阀门做出精确的规定。在询价或订购时，应该对所需要的阀门做出全面、适当的说明。
1、选择阀门通径
必须确定与阀门连接的管道的公称通径。
2、阀门材料
在决定正确的阀门材料时，应该考虑下列因素：
阀门所要控制的流体介质
流体介质的温度范围
阀门所要经受的压力范围
可能影响阀门工作的气候条件
阀门所要经受的、可能的异常压力或应力
所要满足的安全标准或管道规程
为了满足实际需要，请特别注意所需阀门的压力-温度额定值。要特别注意密封材料和衬垫材料，这些材料相当程度上决定了阀门的压力-温度额定值。根据实际需要指定密封材料和衬垫材料，以满足或优于实际需求。
3、阀门类别
阀门的控制功能是什么？每种阀门结构都是用于发挥某种功能。不要指望一种阀门能够担当整个管道系统内的所有功能。
4、阀门与连接方式
管道系统的完整性，未来的日常维护，防腐因素，现场装配，重量和安全性等等因素都是决定了阀门与管道连接方式所应该考虑的因素。
5、运行方式或操作方法
根据阀门种类、大小、压力、温度、安装环境等因素选择适当的运行方式或操作方法。
