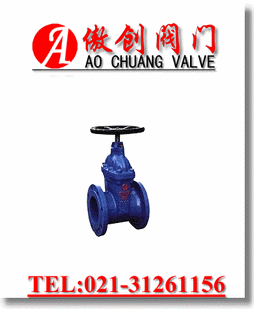

一、RVHX(Z45X)暗杆弹性座封闸阀产品概述：
RVHX暗杆弹性座封闸阀,利用闸门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现我，更有效的节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等液体管线上作为调节和截流装置
二、RVHX暗杆弹性座封闸阀压力试验：
| 序 号 |
零件名称 |
材质 |
| 1 |
阀体 |
灰铸铁、球墨铸铁、铸钢 |
| 2 |
闸板 |
球墨铸铁外覆三元乙丙或丁腈橡胶 |
| 3 |
内六角螺栓 |
碳化处理 |
| 4 |
密封圈 |
丁腈橡胶、三元乙丙 |
| 5 |
阀盖 |
灰铸铁、球墨铸铁、铸钢 |
| 6 |
阀杆 |
不锈钢 |
| 7 |
“O”形圈密封圈 |
丁腈橡胶、三元乙丙 |
| 8 |
止推轴承 |
锡青铜 |
| 9 |
螺栓 |
不锈钢 |
| 10 |
压盖 |
球墨铸铁、铸钢 |
| 11 |
防尘罩 |
丁腈橡胶 |
| 12 |
手轮 |
铸铁 |
四、RVHX暗杆弹性座封闸阀主要零技术参数:
| 公称压力：1.0～2.5MPa |
工作温度:0～120℃ |
法兰标准:GB/T17241.6 GB9113 |
| 公称通径：50～400mm |
适用介质:水、油、气等 |
试验标准:GB/T13927 、API598 |
五、RVHX弹性座封闸阀主要连接外型尺寸: (单位:mm)
| DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
| L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
| Hmin(全关) |
313 |
332 |
375 |
425 |
498 |
562 |
680 |
838 |
950 |
1010 |
1220 |
1280 |
1480 |
1665 |
| Hmax(全开) |
355 |
375 |
415 |
475 |
540 |
605 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
注: 如客户需要其它型号规格,请将型号传真至我司销售部!
在选择最适合您的用途的阀门时应该小心谨慎。为了避免含糊不清，应该对每一个阀门做出精确的规定。在询价或订购时，应该对所需要的阀门做出全面、适当的说明。
1、选择阀门通径
必须确定与阀门连接的管道的公称通径。
2、阀门材料
在决定正确的阀门材料时，应该考虑下列因素：
阀门所要控制的流体介质
流体介质的温度范围
阀门所要经受的压力范围
可能影响阀门工作的气候条件
阀门所要经受的、可能的异常压力或应力
所要满足的安全标准或管道规程
为了满足实际需要，请特别注意所需阀门的压力-温度额定值。要特别注意密封材料和衬垫材料，这些材料相当程度上决定了阀门的压力-温度额定值。根据实际需要指定密封材料和衬垫材料，以满足或优于实际需求。
3、阀门类别
阀门的控制功能是什么？每种阀门结构都是用于发挥某种功能。不要指望一种阀门能够担当整个管道系统内的所有功能。
4、阀门与连接方式
管道系统的完整性，未来的日常维护，防腐因素，现场装配，重量和安全性等等因素都是决定了阀门与管道连接方式所应该考虑的因素。
5、运行方式或操作方法
根据阀门种类、大小、压力、温度、安装环境等因素选择适当的运行方式或操作方法。
