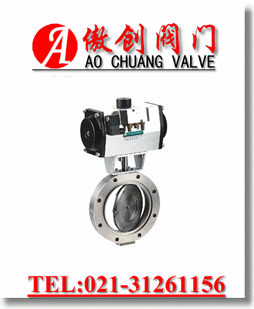

气动高真空蝶阀 型号： GIQ-AB 口径： DN100-600 压力： 1.6MPa 材质： 铸钢、不锈钢

气动真空蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动，用于接通或切断真空管路中的气流。气动真空蝶阀适用 介质为纯净空气和非腐蚀性气体，可选配反馈信号装置及电气阀门定位器。
气动高真空蝶阀主要性能：
● 漏率：≤1.3×10-9Pa.M3/S；
● 适用压力范围：1.3×10-5Pa～3×105Pa;
● 工作温度：氟橡胶-25℃～+150℃；
● 安装位置：任意；
● 气源压力：0.4－0.6Mpa；
● 阀板两侧压力差与阀门开、关无关；
● 寿命：≥10000次。

二、气动高真空蝶阀特点及主要零件材料

以电磁换向阀控制气动执行机构，使阀杆转动90°达到开关目的。
特点：
● 阀门能承受正压力；
● 阀杆不上下窜动；
● 气缸采用1/4旋转式气缸，角度可调 1°～5°。

在选择最适合您的用途的阀门时应该小心谨慎。为了避免含糊不清，应该对每一个阀门做出精确的规定。在询价或订购时，应该对所需要的阀门做出全面、适当的说明。
1、选择阀门通径
必须确定与阀门连接的管道的公称通径。
2、阀门材料
在决定正确的阀门材料时，应该考虑下列因素：
阀门所要控制的流体介质
流体介质的温度范围
阀门所要经受的压力范围
可能影响阀门工作的气候条件
阀门所要经受的、可能的异常压力或应力
所要满足的安全标准或管道规程
为了满足实际需要，请特别注意所需阀门的压力-温度额定值。要特别注意密封材料和衬垫材料，这些材料相当程度上决定了阀门的压力-温度额定值。根据实际需要指定密封材料和衬垫材料，以满足或优于实际需求。
3、阀门类别
阀门的控制功能是什么？每种阀门结构都是用于发挥某种功能。不要指望一种阀门能够担当整个管道系统内的所有功能。
4、阀门与连接方式
管道系统的完整性，未来的日常维护，防腐因素，现场装配，重量和安全性等等因素都是决定了阀门与管道连接方式所应该考虑的因素。
5、运行方式或操作方法
根据阀门种类、大小、压力、温度、安装环境等因素选择适当的运行方式或操作方法。
