水管道阀门--中线式蝶阀
添加时间:2012/8/13 16:35:00
产品名称:水管道阀门--中线式蝶阀
相关参数:

水管道阀门--中线式蝶阀

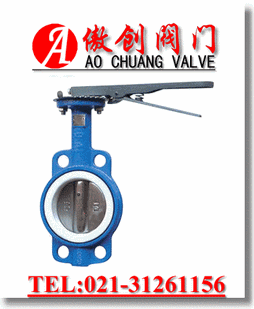

中线式蝶阀
中线式蝶阀
型号: D71X/F
口径: DN40~800
压力: 1.6Mpa
材质: 铸铁、铸钢、不锈钢

一、中线式蝶阀结构及用途

中线式蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节作用,具有;1)结构简单、体积小、重量轻;2)启闭迅速、省力、流体阻力小;3)调节性能好,可在090°灵敏调节,适用于给排水、高层建筑、消防、石油、化工、医药、食品等管路上作为启闭或调节使用。

二、中线式蝶阀产品制造及验收标准

设计标准 Standards of design:GB12238、API609、JIS B2064;

结构长度 Face to face/End to end:GB/T15188.2

法兰标准 Standard of flange:GB4216、GB9113、GB9115

试验标准 Testing standards:GB/T13927、JB/T9092

三、中线式蝶阀主要技术参数

中线式蝶阀连接尺寸


在选择最适合您的用途的阀门时应该小心谨慎。为了避免含糊不清,应该对每一个阀门做出精确的规定。在询价或订购时,应该对所需要的阀门做出全面、适当的说明。
1、选择阀门通径
必须确定与阀门连接的管道的公称通径。
2、阀门材料
在决定正确的阀门材料时,应该考虑下列因素:
阀门所要控制的流体介质
流体介质的温度范围
阀门所要经受的压力范围
可能影响阀门工作的气候条件
阀门所要经受的、可能的异常压力或应力
所要满足的安全标准或管道规程
为了满足实际需要,请特别注意所需阀门的压力-温度额定值。要特别注意密封材料和衬垫材料,这些材料相当程度上决定了阀门的压力-温度额定值。根据实际需要指定密封材料和衬垫材料,以满足或优于实际需求。
3、阀门类别
阀门的控制功能是什么?每种阀门结构都是用于发挥某种功能。不要指望一种阀门能够担当整个管道系统内的所有功能。
4、阀门与连接方式
管道系统的完整性,未来的日常维护,防腐因素,现场装配,重量和安全性等等因素都是决定了阀门与管道连接方式所应该考虑的因素。
5、运行方式或操作方法
根据阀门种类、大小、压力、温度、安装环境等因素选择适当的运行方式或操作方法。

作者:上海阀门(上海傲创阀门有限公司)
来源:http://www.aocv.nethttp://www.shacv.com
