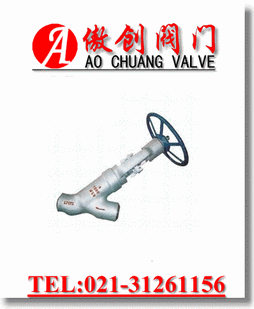

直流式对焊截止阀 型号： J65Y 口径： DN15-DN300 压力： 1.6-32Mpa 材质： 铸钢、不锈钢、铬钼钢

一、直流式对焊截止阀概述
J65H直流式对焊截止阀，由于该阀开启或关闭行程相对较短，而且具有非常可靠的切断功能。这类截止阀使液体几乎不改变流动方向，阀杆和通道成一定角度的截止阀，其阀座密封面与进出口通道有一定角度，阀体可制成整体式。阀瓣与阀杆设计为一体结构，用以防止由管路压力波动造成内件冲出阀体的可能有性，结构紧凑，使用安全。据耐高温高压，该阀阀体能充分承受温度变化而引起膨胀、收缩，而且阀座部位的结构不会因温度变化面产生永久变形。无法兰连接方式，采用了焊接的方式。
二、结构特点及工作原理
J65Y直流式对焊截止阀由阀体、阀盖、阀杆、阀瓣等组成。对于工作在高温高压条件下的阀门，其密封面的工作条件相当恶劣，因此对于密封面的性能有较高的要求。长期以来,国内外普遍使用价格贵重的钴铬钨作为堆焊阀门密封面的材料。为了降低成本，解决堆焊时裂纹问题以及改善阀门密封面机械加工性能，可以尝试用近年来国内研制开发了一系列埋弧自动堆焊用高合金粘结焊剂,如137号粘结焊剂,由于其性能良好，价格适中。J65H高温高压截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化。
三、工作原理
J65H直流式对焊截止阀阀瓣开启高度一般仅为阀座通道直径的1/4，因此比闸阀小的多。 通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。手轮按顺时针方向旋转，工作介质由阀瓣下方通道进入，此时，该施加的密封力必须等于或大于密封面上所产生的必须比压和介质向上的作用力之和。反之逆时针方向旋转，阀瓣关闭进入口，停止介质流入。
四、产品用途
直流式对焊Y型电站截止阀适用于工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管上，切断或接通介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动、气动等。
产品结构特点
1.产品结构合理,密封可靠，性能优良、造形美观。
2.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨；
3.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
6.倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠，填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。

在选择最适合您的用途的阀门时应该小心谨慎。为了避免含糊不清，应该对每一个阀门做出精确的规定。在询价或订购时，应该对所需要的阀门做出全面、适当的说明。
1、选择阀门通径
必须确定与阀门连接的管道的公称通径。
2、阀门材料
在决定正确的阀门材料时，应该考虑下列因素：
阀门所要控制的流体介质
流体介质的温度范围
阀门所要经受的压力范围
可能影响阀门工作的气候条件
阀门所要经受的、可能的异常压力或应力
所要满足的安全标准或管道规程
为了满足实际需要，请特别注意所需阀门的压力-温度额定值。要特别注意密封材料和衬垫材料，这些材料相当程度上决定了阀门的压力-温度额定值。根据实际需要指定密封材料和衬垫材料，以满足或优于实际需求。
3、阀门类别
阀门的控制功能是什么？每种阀门结构都是用于发挥某种功能。不要指望一种阀门能够担当整个管道系统内的所有功能。
4、阀门与连接方式
管道系统的完整性，未来的日常维护，防腐因素，现场装配，重量和安全性等等因素都是决定了阀门与管道连接方式所应该考虑的因素。
5、运行方式或操作方法
根据阀门种类、大小、压力、温度、安装环境等因素选择适当的运行方式或操作方法。
