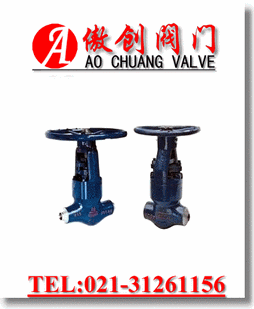

水管道阀门--焊接高压截止阀
 |
| 焊接高压截止阀 |
| 型号： |
J61Y/J961Y/J962Y/J561Y |
| 口径： |
DN10-150 |
| 压力： |
1.6-32Mpa |
| 材质： |
锻钢、不锈钢、铬钼钒钢 | |
J61Y/J961Y/J962Y/J561Y高温高压焊接截止阀适用于ANSI Class1500～3500Lb，工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。适用介质为：水、蒸汽等。操作方式有：手动、齿轮传动、电动等。
焊接高压截止阀产品结构特点：
1.产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为4.阀瓣和阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，密封面6.阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳。
7.阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。
8.电动截止阀三的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手、电动切换机构。除就地操作外，还可进行远距离操作。
焊接高压截止阀工作原理
产品设计制造按E101和JB／T3595—93标准的规定，结构合理，性能优良，造型美观。阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。 阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。 阀杆经调质和表面氮化处理，有良好的耐腐蚀性和抗擦伤性。阀盖填料函深度合理，填料加缓蚀剂，密封可靠。焊接连接的截止阀适用子公称压力为20．0—32．0MPa及P54100V—P57170V，工作温度≤540℃(其中P57170VT作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。
在选择最适合您的用途的阀门时应该小心谨慎。为了避免含糊不清，应该对每一个阀门做出精确的规定。在询价或订购时，应该对所需要的阀门做出全面、适当的说明。
1、选择阀门通径
必须确定与阀门连接的管道的公称通径。
2、阀门材料
在决定正确的阀门材料时，应该考虑下列因素：
阀门所要控制的流体介质
流体介质的温度范围
阀门所要经受的压力范围
可能影响阀门工作的气候条件
阀门所要经受的、可能的异常压力或应力
所要满足的安全标准或管道规程
为了满足实际需要，请特别注意所需阀门的压力-温度额定值。要特别注意密封材料和衬垫材料，这些材料相当程度上决定了阀门的压力-温度额定值。根据实际需要指定密封材料和衬垫材料，以满足或优于实际需求。
3、阀门类别
阀门的控制功能是什么？每种阀门结构都是用于发挥某种功能。不要指望一种阀门能够担当整个管道系统内的所有功能。
4、阀门与连接方式
管道系统的完整性，未来的日常维护，防腐因素，现场装配，重量和安全性等等因素都是决定了阀门与管道连接方式所应该考虑的因素。
5、运行方式或操作方法
根据阀门种类、大小、压力、温度、安装环境等因素选择适当的运行方式或操作方法。
