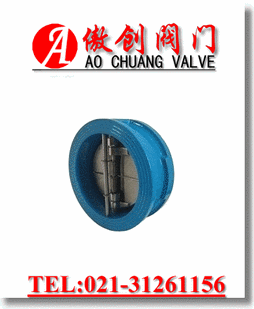

对夹蝶式止回阀 型号： H76H、H76X 口径： DN50-1000 压力： 1.6MPa-4.0Mpa 材质： 铸铁、铸钢、不锈钢

对夹蝶式止回阀用于工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。该止回阀采用对夹式，蝶板为两个半圆，且采用弹簧强制复位，密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。

对夹蝶式止回阀工作原理：

蝶式止回阀阀瓣动作空间小，阀门的结果长度可缩小。阀瓣只在接近流体中心部位动作，阀门的高度可以降低。因此，阀门的结构紧凑。阀瓣为翼型。阀瓣的开度大。当流体流动时，由于偏心，阀瓣的回转半径小，阀瓣能够迅速开启。并在最后阶段，重锤偏过中心线，帮助阀瓣达到全开位置，而且能够起到稳定作用，不受水流动的影响，使行动阻力小。因此流体正流时，流体压力损失小。

对夹蝶式止回阀产品特点：

1、体积小、重量轻、结构紧凑、便于维护。

2、阀板采用对偶板上加两个扭力弹簧的设计，可使阀板自行速闭。

3、因速闭作用，可防止介质倒流，消除水锤作用强。

4、阀体结构长度尺寸小、刚性好。

5、安装方便，可在水平、垂直两个方向的管路上安装。

6、达到完全密封，水压试验泄漏量为零。

7、使用性能安全可靠，抗干扰性好。

在选择最适合您的用途的阀门时应该小心谨慎。为了避免含糊不清，应该对每一个阀门做出精确的规定。在询价或订购时，应该对所需要的阀门做出全面、适当的说明。
1、选择阀门通径
必须确定与阀门连接的管道的公称通径。
2、阀门材料
在决定正确的阀门材料时，应该考虑下列因素：
阀门所要控制的流体介质
流体介质的温度范围
阀门所要经受的压力范围
可能影响阀门工作的气候条件
阀门所要经受的、可能的异常压力或应力
所要满足的安全标准或管道规程
为了满足实际需要，请特别注意所需阀门的压力-温度额定值。要特别注意密封材料和衬垫材料，这些材料相当程度上决定了阀门的压力-温度额定值。根据实际需要指定密封材料和衬垫材料，以满足或优于实际需求。
3、阀门类别
阀门的控制功能是什么？每种阀门结构都是用于发挥某种功能。不要指望一种阀门能够担当整个管道系统内的所有功能。
4、阀门与连接方式
管道系统的完整性，未来的日常维护，防腐因素，现场装配，重量和安全性等等因素都是决定了阀门与管道连接方式所应该考虑的因素。
5、运行方式或操作方法
根据阀门种类、大小、压力、温度、安装环境等因素选择适当的运行方式或操作方法。
