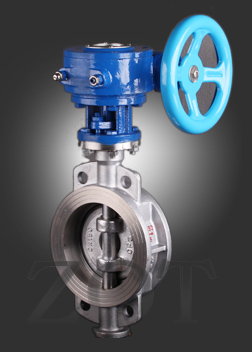

■《三偏心蝶阀》 产品特点

三偏心蝶阀是我公司新开发的长寿命、无泄漏、节能型蝶阀。结合国内外先进技术，采用三维偏心原理设计，密封圈采用硬软兼具的多层次结构。适用于介质温度≤550℃的冶金、电力、石油、化工及给排水等介质管道上作调节流量的截断流体，密封性能可靠。

1、三偏心多层次硬密封蝶阀系列产品，流体阻力小，密封面受冲击侵蚀小，不改变介质流向，不扰流，压降小，启闭力矩小，工艺性能好和适用的压力、温度范围广。

2、三偏心蝶阀 采用三偏心斜锥面密封，利用蝶板摆动接触密封、密封启闭无磨损，关闭时具有越关越紧，密封性能越可靠，开启确保密封面完全脱离接触，确保密封面不损伤。

3、当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。

4、三偏心蝶阀 密封面选择D507Mo和钴基硬质合金等材料制作，具有耐腐蚀、耐高温、使用寿命长的特点，克服了高温使用时热膨胀阀门易泄漏的缺点。

5、蝶板密封圈采用软硬层叠式金属片，它具有弹性密封和软硬多层次密封兼容的双重特点，无论在抗腐蚀、耐高温的情况下，均有良好的密封性。

6、常规高性能蝶阀是双偏心设计，详见图中a、b(即驱动轴偏离法兰中心线和偏离密封面中心线)而三偏心蝶阀在此基础上将阀座中心线在与阀体中心线形成一个ß角偏置，使得蝶阀在启闭过程中，蝶板的密封面在开启瞬间立即脱离阀座密封面，而在关闭瞬间才会接触并压紧密封面。当完全开启时，两密封面之间形成一个间隙C，这种设计彻底消除了两密封面之间的机械磨损和擦伤，并改密封副之间的过盈密封为接触性密封，使蝶阀的密封性能和使用寿命都得到大大提高。

■《三偏心蝶阀》 采用标准

设 计 标 准： GB／T12238-1989  JB/T 8527-97

法兰连接尺寸：GB9113.1-9113.26 JB/T74-90

结 构 长 度： GB／T12221-1989

压 力 试 验： GB／T13927-92；JB／T9092-1999
