添加时间：2012/3/6 16:29:00

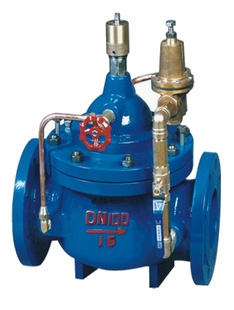

产品名称：400X流量控制阀
相关参数：400X
400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。
400X流量控制阀利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。400X流量控制阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。
主要技术参数
公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 出口可调压力(MPa) 压力特性
△P2P1 流量特性
△P2P1 适用介质 介质温度(℃)
1.0 1.5 1.1 0.09-0.8 P2×8% P2×15% 水 0-80
1.6 2.4 1.76 0.10-1.2 P2×10% P2×20%
2.5 3.75 2.75 0.15-1.6 P2×12% P2×25%
主要零件材料
零件名称 零件材料
阀体 阀盖 WCB
阀座 阀盘 铜合金
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
针型阀 铜合金
球阀 铜合金
浮球阀 铜合金
微型过滤器 不锈钢
主要外形尺寸：
公称通径DN（mm） 尺寸（mm）
L F1 F H1 H
20 150 136 292 247 342
25 160 136 292 247 342
32 180 136 292 247 342
40 200 155 330 278 395
50 203 155 330 278 395
65 216 165 350 298 405
80 241 175 365 313 430
100 292 195 410 350 510
125 330 220 455 365 560
150 356 230 475 420 585
200 495 255 530 450 675
250 622 300 623 470 730
300 698 340 700 490 760
350 787 415 840 526 840
400 914 430 880 570 910
450 978 430 880 570 910
