公称压力：2.5MPa
适用稳定范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W。O。G）
螺纹类型:G.NPT.BSPT.BSP.DIN259/2999
性能参数与主要尺寸:
|
序号NO
|
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8M/CF8 |
|
2 |
阀盖 |
不锈钢CF8M/CF8 |
|
3 |
球 |
不锈钢CF8M/CF8 |
|
4 |
球垫 |
聚四氟乙烯PTFE |
|
5 |
阀杆 |
不锈钢CF8M/CF8 |
|
6 |
填料 |
聚四氟乙烯PTFE |
|
7 |
中口 |
聚四氟乙烯PTFE |
|
8 |
大薄片 |
聚四氟乙烯PTFE |
|
9 |
压盖螺母 |
不锈钢CF8M/CF8 |
|
10 |
手柄 |
不锈钢CF8M/CF8 |
|
11 |
流向指示牌 |
ALUMINUM |
|
12 |
华司 |
不锈钢CF8 |
|
13 |
螺帽 |
不锈钢CF8 |
|
14 |
锁定装置 |
不锈钢CF8 |
|
15 |
皮套 |
塑料 |
|
16 |
盲盖 |
不锈钢CF8M/CF8 |

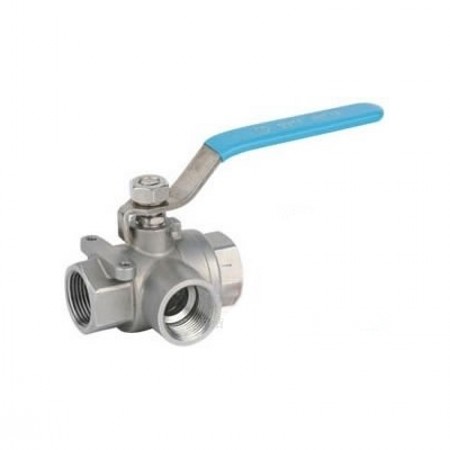

产品简介：
球阀按通道可分为直通式球阀、角式球阀和三通式球阀等，三通式又可分为T形球阀和L形球阀两种。按连接方工可分为螺纹式连接球阀、法兰连接球阀和焊接式球阀三种。它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。浮动球阀、固定球阀、弹性球阀和油封球阀；。
球阀安装与维护应注意以下事项：
1、要留有阀柄旋转的位置。
2、不能用作节流。
3、带传动机构的球阀应直立安装。
技术参数：
公称压力或压力级：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K
公称通径或口径：DN6～900、NPS 1/4 ～36
连接方式：法兰、对焊、螺纹、承插焊等
适用温度：-196℃～540℃
驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。
选用不同的材质，可分别适用于水、蒸汽、油品、、醋、氧化性介质、尿素等多种介质。
