产品概述http://www.aufine.net/product/product36.html

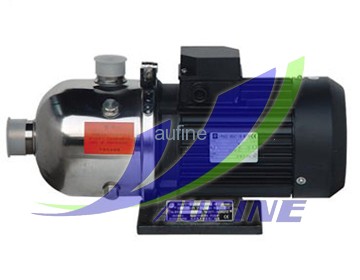

CHL/CHDF系列轻型卧式不锈钢多级冲压泵。配卧式加长轴电机，轴向吸入，径向排出。多级冲压泵的过流部件均为优质不锈钢板冲压焊接而成，使得泵亦可适用于轻度腐蚀性的介质。产品采用优良的水力模型和先进的制造工艺，具有适用范围广，高效节能，质量可靠等特点。
型号意义
运行条件
●液体温度：常温型：-15℃～+70℃
热水型：+70 ℃～+110℃
●最大环境温度：+40℃
●最大运作压力：10巴
●最大进口压力受最大运作压力限制。
输送介质
●稀薄、清洁、不含固体颗粒或纤维的非易燃易爆液体。
●泵可以输送诸如矿泉水、软化水、纯水、清油和其他轻化工介质。
●当输送液体的密度或粘度大于水，如需要，必须配用大功率电机。
●多级泵是否适用于某一特定液体由多种因素决定，其中最重要的是氯含量、PH值、温度和溶剂、油的含量等。
产品应用
CHL/CHDF系列泵适用于工业及生活用水。
●空调系统 ●施肥、计量系统 ●冷却系统 ●环境应用
●工业清洗 ●供水或增压系统 ●水处理(水的净化)
●生活用水 ●水产养殖 ●(其他)许多专门特定用途
电机
●全封闭式风冷电机
●铝壳
●安全等级：IP55、密封等级：F
●标准电压：50Hz：1×220-240V
3×220-240V
3×380-415V
|
一、性能参数 |
|
流量范围：≤22 m3/h |
扬程范围：≤55m |
|
功率范围：≤4kw |
配套电机：Y、YB型三相异步电机 |
|
工作压力：≤1.6MPA |
工作温度：-15℃～+110℃ |
|
电机冷却：风冷式 |
|
额定电压：380V±5%（可按要求定做） |
额定频率:50HZ（可按要求定做） |
|
如您需要多CHL卧式冲压级泵做进一步的了解 请下载CHL卧式多级冲压泵样本查询 |
|
二、结构特征 |
|
安装形式：卧式安装 |
泵体结构：卧式多级 |
|
叶轮形式：闭式单吸 |
叶轮数量：≤5 |
|
密封形式：机械密封/填料密封 |
进口直径：φ25mm-φ65mm |
|
出口直径：φ25mm-φ65mm |
|
|
三、主要材质 |
|
轴承材质：滚动轴承 |
轴套材质：不锈钢 |
|
轴 瓦：不锈钢 |
泵轴材质：不锈钢 |
|
中 段：不锈钢 |
叶轮挡套：不锈钢 |
|
泵体材质：不锈钢 |
叶轮材质：不锈钢 |
