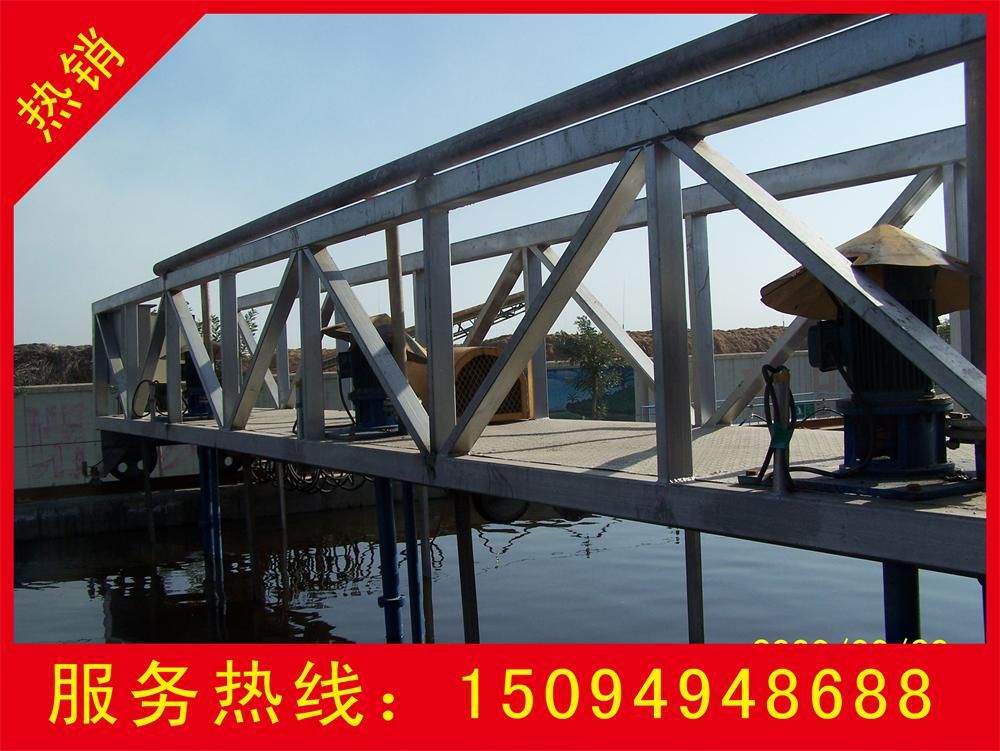

行车式刮泥机
一、概述：
山东博宇环保科技有限公司生产的行车式刮泥机适用于给排水工程中平流式沉淀池，将沉降在池底的污泥刮集至集泥槽，并将池面的浮渣撇向集渣槽。可根据用户的要求设置浮渣刮板。按水流方向，可分为逆向刮泥逆向排渣和逆向刮泥同向排渣方式。刮泥机构在不刮泥回程时刮泥耙全部抬起。当回到刮泥的起始位置时，刮泥耙落下，这样周而复始的工作
二、主要结构：
（1）传动装置安装在行走轮支架处，由异步感应电机、摆线针轮减速机、齿轮以及机座等组成。该传动装置传递效率高，扭矩大，运行平稳，噪音低。在减速机出轴链轮中设置有安全剪切销，从而实现机械过载保护功能。电机减速装置具有足够的输出转矩，其额定转矩大于刮板刮泥转矩的1.25倍，并设置刮板与池底上下调节机构，以便控制其刮板与池底的距离，调节范围为0-50mm。
（2）传动装置安装后不做上下调整，主要靠齐传动齿轮进行传动，要求齿轮咬合间隙紧凑均匀无噪音现象。
（3）刮泥机与行走电机在运行中要求无互相妨碍现象，各自运行互不干涉。
（4）各润滑部位留有注油孔。
三、工作原理
刮泥机与行走电机运行中各司其职，互不干涉，刮泥机底部配有水下行走轮结构，从而保证运行中的平稳，两个行走电机采用同步电机，从而保证了两边的行走一致平稳。
四、结构技术参数
|
 参数
型号
|
L
（m）
|
LK
（mm）
|
行走功率
（KW）
|
卷扬功率
（KW）
|
推荐池深
H（m）
|
基本尺寸（mm）
|
轻轨
（Kg/m）
|
|
B
|
B1
|
L1
|
|
HTG-4
|
4
|
4300
|
0.37
|
0.37
|
3500
|
2000
|
1400
|
4568
|
15
|
|
HTG-5
|
5
|
5300
|
0.37
|
0.37
|
5568
|
|
HTG-6
|
6
|
6300
|
0.37
|
0.37
|
6568
|
|
HTG-7
|
7
|
7300
|
0.75
|
0.55
|
2400
|
1800
|
7500
|
|
HTG-8
|
8
|
8300
|
0.75
|
0.55
|
8500
|
|
 参数
型号
|
L
（m）
|
LK
（m）
|
行走功率
（KW）
|
卷扬功率
（KW）
|
行走速度
（m/min）
|
提升速度
（m/min）
|
推荐池深
H（m）
|
配套轻轨
（Kg/m）
|
|
HTG-10
|
10
|
10.3
|
0.55×2
|
0.55
|
1
|
0.85
|
3.5-4
|
15
|
|
HTG-12
|
12
|
12.3
|
0.55×2
|
0.75
|
1
|
0.85
|
15
|
|
HTG-15
|
15
|
15.3
|
0.75×2
|
1.1
|
1
|
0.85
|
15
|
|
HTG-20
|
20
|
20.3
|
0.75×2
|
1.5×2
|
1
|
0.85
|
22
|
