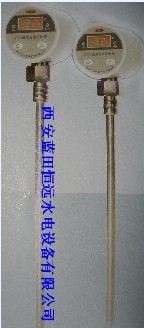

智能温度变送控制器
一、概述
智能式温度变送控制器采用全电子结构，配用Pt、Cu等热电阻感应介质温度，集温度测量显示、温度4~20mA变送、继电器结点控制输出三种功能于一体，可以应用在各种温度﹤85℃，弱腐蚀性的气体、液体温度测控。
二、特点
信号转换部分采用环氧树脂封装成模块，具有抗震动、耐腐蚀、防潮 等优点
智能处理单元采用了高精度的温度/电压转换电路和高集成度的微处理器，测量精度高
报警、修正等参数设置均在变送器操作面板直接操作，使用灵活
三、工作原理
封装在不锈钢保护管内的热电阻感应工业过程的温度变化，并将温度的阻值变化转化为成比例的电压信号输出，经微处理电路处理后进行显示、报警输出4~20mA。
四、技术参数
测量范围：0～150℃
供电电源：交直流通用AC85～265V/DC110～340V或DC24V(可选)
参数显示：四位LED显示窗口设置及测量参数
状态指示：二只LED指示灯显示报警动作状态
输出方式：1路模拟量2路开关量
输出电流：4~20mA 负载电阻：≦525Ω
继电器容量：5A/AC250V
年漂移＜±0.2%FS
精确度±0.5%
功率：10W
应用环境: 弱腐蚀性的气体、液体
介质温度≦180℃ 环境温度0~70℃ 环境湿度≦90﹪RH
五、面板说明
1. 四位数码管显示窗：显示参数
2. HL一级报警状态指示灯：HH二级报警状态指示灯：
3. 按键区：设置操作仪表参数
