添加时间：2012/1/4 12:50:00

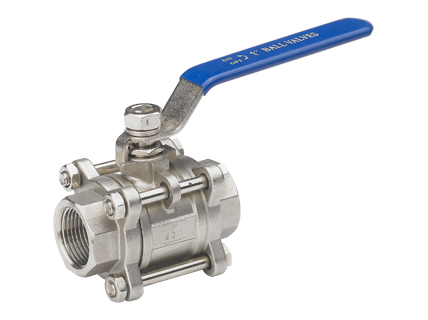

产品名称：三片式球阀
相关参数：Q11F
公称压力:PN2.4,3.8,6.4MPa
强度试验压力：PT2.4,3.8,6.0,9.6,MPa
低压气密封试验压力：0.6MPa
适用介质：Q11F-(16-64)C 水，油，气
适用温度：-29～280℃
适用介质：Q11F-(16-64)P Q11F-(16-64)R
适用温度：-40～280℃
主要外形尺寸：
DN G d L H W
8 1/4" 10 65 50 90
10 3/8" 12 65 50 90
15 1/2" 15 70/75/61 55 100
20
3/4" 20 80/80/69 60 120
25 1" 25 90/90/80 70 140
32 1¼" 32 110/110/96 82 140
40 1½" 38 120/120/104 90 180
50 2" 50 140/140/125 105 200
65 2½" 64 160/185 120 220
80 3" 78 180/205 132 240
100 4" 100 215/240 160 300
主要零件材料：
零件名称
Description of parts Q11F-(16-64)C Q11F-(16-64)P Q11F-(16-64)R
阀体Body WCB ZG1Cr18Ni9i
CF8 ZG1Cr18Ni12Mo2Ti
CF8M
球体Ball 1Cr18Ni9Ti
304 1Cr18Ni9Ti
304 1Cr18Ni12Mo2Ti
316
阀杆Stem 1Cr18Ni9Ti
304 1Cr18Ni9Ti
304 1Cr18Ni12Mo2Ti
316
密封圈Sealring 聚四氟乙烯Polytetrafluorethylene(PTEE)
填料Packing 聚四氟乙烯Polytetrafluorethylene(PTEE)
