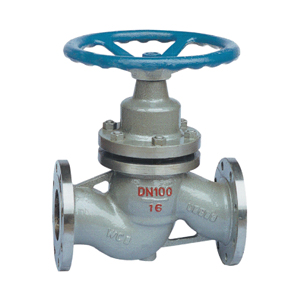

产品名称：柱塞截止阀
相关参数： U41
性能规范
公称压力 1.6 2.5 4.0 6.4 MPa
壳体试验压力 2.4 3.75 6.0 9.6
高压密封试验压力 1.76 2.75 4.4 7.04
低压气密封试验压力 0.5-0.7
适用介质 C P N
水、油品、蒸汽 硝酸类 醋酸类
适用温度 ≤200℃
结构长度：GB12221－89
法兰标准：JB79－59
传动方式：手动、蜗轮传动、正齿轮传动、伞齿轮传动、气动、液动、电动（防爆）
主要外形尺寸和连接尺寸
[ U41S U41F U41FSF U41SM U41X US41S ]
PN DN L H D D1 D2 b f Z-φd 重量(Kg)
1.6MPa
15 130 128 95 65 45 14 2 4-14 3
20 150 165 105 75 55 16 2 4-14 5
25 160 190 115 85 65 16 2 4-14 7
32 180 216 135 100 78 18 2 4-18 8
40 200 236 245 110 85 18 3 4-18 12
50 230 250 160 125 100 20 3 8-18 16
65 290 255 180 145 120 20 3 4-18 22
80 310 255 195 160 135 22 30 8-18 27
100 350 259 215 180 155 24 3 8-18 40
125 400 352 245 210 185 26 3 8-18 72
150 480 362 280 240 210 28 3 8-23 97
200 600 385 335 295 265 30 3 12-23 205
2.5MPa
4.0MPa
15 130 133 95 65 45 16 2 4-14 4
20 150 178 105 75 55 16 2 4-14 6
25 160 180 115 85 65 16 2 4-14 7
32 180 195 135 100 78 18 2 4-18 10
40 200 220 145 110 85 18 3 4-18 13
50 230 250 160 125 100 20 3 4-18 17
65 290 272 180 145 120 22 3 8-18 24
80 310 275 195 160 135 22 3 8-18 33
100 350 312 230 190 160 24 3 8-23 49
125 400 365 270 220 188 28 3 8-25 87
150 480 410 300 250 218 30 3 8-25 115
200 600 450 360/375 310/320 278/282 34/38 3 12-25/30 210
6.4MPa
15 170 145 105 75 55 18 2 4-14 520
20 190 195 125 90 68 20 2 4-18 7
25 210 202 135 100 78 22 2 4-18 8
32 230 226 150 110 82 24 2 4-23 12
40 260 239 165 125 95 24 3 4-23 15
50 300 265 175 135 105 26 3 4-23 19
65 340 287 200 160 130 28 3 8-23 26
80 380 301 210 170 140 30 3 8-23 37
100 430 346 250 200 168 32 3 8-25 55
10MPa
15 170 145 105 75 55 20 2 4-14 82
20 190 195 125 90 68 22 2 4-18 7
25 210 202 135 100 78 24 2 4-18 8
32 230 226 150 110 82 24 2 4-23 12
40 260 239 165 125 95 26 3 4-23 15
50 300 265 195 145 112 28 3 4-25 19
65 340 287 220 170 138 32 3 8-25 26
80 380 301 230 180 148 34 3 8-25 37
100 430 346 265 210 172 38 3 8-30 55
