添加时间：2012-5-9 15:57:00

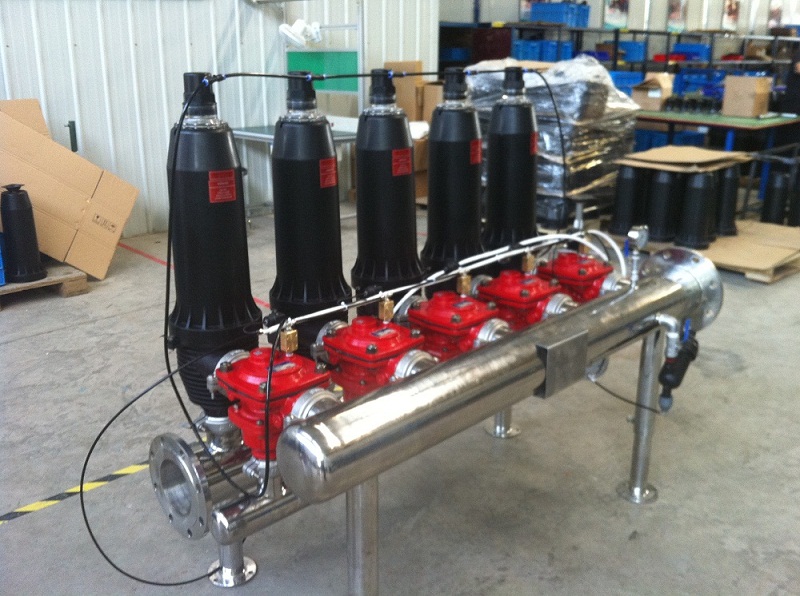

产品名称：叠片式过滤器 过滤器 盘式过滤器
相关参数：JY2-2--JY3-20
●产品特征：
1、精确过滤：可根据用水要求选择不同精度的过滤盘，有20μ、50μ、100μ、200μ多种规格。
2、高效反洗：高速和彻底的反洗，只在20秒左右即可完成。
3、全自动运行，连续出水：在过滤器组套内，反洗过程轮流交替进行，工作、反洗状态之间，自动切换，可确保连续出水。系统压损小。
4、标准：标准模块系统设计，用户可按需取舍，灵活可变，互换性强。
5、非标准：可灵活利用边角空间，因地制宜安装，占地很少。
6、运行可靠维护简单：几乎不需日常维护，部件100%经工厂检测和试运转，不需专用工具，备品备件很少。
7、使用寿命长：高科技塑料过滤芯坚固、无磨损、无腐蚀，经多年工业实用验证，过滤和反洗效果不会随使用时间而变差。
●组合形式：
若干个过滤单元并联，形式JY系列盘片式过滤器。
基本组合有JY2-3～5（3～5个2"过滤头）；JY3-3～10(3～10个3"过滤头)共11种组合方式。
●工作原理
JY过滤器分JY2（2"）、JY3（3"）二种基本过滤单元，其中过滤芯是由一组带沟槽棱边形成的交叉点把水中固体物截留。由于同时具有表面拦截和浓度凝聚的作用，大大提高了过滤效果.
●工作状态
过滤盘片在弹簧力和水力作用下被紧密地压在一起。当含有杂质的水通过时杂质颗粒被截留。
●反洗状态
控制器控制阀门改变水流方向。盘片被松开，位于盘片中央的喷嘴沿切线喷射，使盘片旋转，盘上截留的固体物被冲洗出去。
●技术参数
如果来水压力低，不足以满足反洗要求，可采用外接反洗水源JYF系列或增加出口主阀的方式，保证盘式过滤器的正常运行和反洗。
盘式过滤器设计选型
●选型设计
每个过滤单元（3"或2"）,针对不同的原水水质和不同的出水精度要求,其产水量也是不同的(参见参数表)
一般把原水水质分成四类：
A、优良水质：城市自来水，从稳定的含水层抽取的井水；
B、一般水质：循环准冷却水，经沉淀处理过的地面水，经过有效沉淀和完全生物筛过的排水；
C、较差水质：从水质很差的含水层抽取的地下水，经过有效沉淀，但未经或经很少的生物处理的排水，有微生物大量繁殖的地面水；
D、很差水质：从很脏或富含铁锰的井中抽取的井水，受洪水影响且未经沉淀的地面水，未经沉淀及生物处理的排水。为保证过滤系统较好的工作状态，D类水质需要进行预处理以提高一个等级。
●设备材质
JY过滤头由增强聚酰胺塑料成型制造，防腐耐磨，可承受工作压力0.8Mpa 。
过滤盘材质为聚丙烯塑料，密封为EPDM，进出水及排水管路为不锈钢材质。
●安装说明
1、电源：220V、50ZH，现场附近装有标准插座即可。进出水管道与设备系统法兰联接，参见设备外形尺寸图。
2、控制器为专用定型产品，已固定在过滤器上；
3、进水、出水管应加装手动阀门，同时阀门里侧装压力表；
4、设备通过膨胀螺丝固定在水泥平台。
●过滤设备选型参数表
原水水质 优良水质
一般水质
较差水质
很差水质
外形尺寸
重量
过滤等级
200μ
100μ
50μ
20μ
200μ
100μ
50μ
20μ
200μ
100μ
50μ
20μ
200μ
100μ
50μ
20μ
长×宽×高×进出水管径
过滤器型号
流量M3/H
流量M3/H
流量M3/H
流量M3/H
mm
kg
JY2-3
75
60
42
21
57
45
33
15
40
30
22
10
24
19
13
7
1255×719×1298×D100
59
JY2-4
100
80
56
28
76
60
44
20
54
40
30
14
32
26
18
10
1255×719×1298×D100
77
JY2-5
125
100
60
35
95
75
55
25
67
50
37
17
40
32
22
12
1855×719×1298×D150
95
JY3-3
≤111
≤90
≤80
≤30
≤84
≤66
48≤
≤22
≤60
≤45
≤33
≤15
≤36
≤28
≤19
≤10
815×865×1360×D200
145
JY3-4
148
120
80
40
112
88
64
30
80
60
44
20
48
37
26
14
1115×865×1360×D200
192
JY3-5
185
150
100
50
140
110
80
37
100
75
55
25
60
47
32
17
1415×865×1360×D200
239
JY3-6
222
180
120
60
168
132
96
45
120
90
66
30
75
56
39
21
1715×865×1360×D200
286
JY3-7
259
210
140
70
196
154
112
52
140
105
77
35
84
66
45
24
2015×865×1360×D200
333
JY3-8
296
240
160
80
224
176
128
60
160
120
88
40
96
75
52
28
2315×865×1360×D200
380
JY3-9
333
270
180
90
252
198
144
67
180
135
99
45
108
85
58
31
2615×865×1360×D200
427
JY3-10
370
300
200
100
280
210
160
75
200
150
110
50
120
94
65
35
2915×865×1360×D200
474
JYX-18
666
540
360
180
504
396
288
135
360
270
198
90
216
171
117
63
1760×1970×2170×D300
860
JYX-24
480
240
528
384
180
480
360
264
120
288
228
156
84
1760×1970×2570×D300
1100
JYF系列高度较相应JY2或JY3增加250~400mm，重量也有增加。
●过滤等级参考
优质供水处理 20μ
生活饮用水预处理，生产用水，喷嘴保护
50μ
循环水过滤，给水处理预过滤
100μ
中水处理，废水处理
200μ
