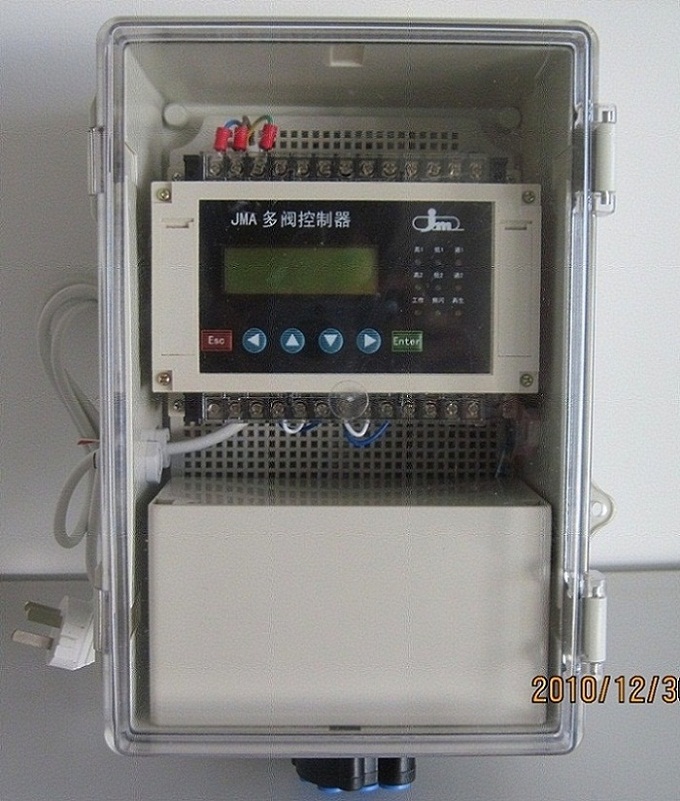

产品名称：多阀控制器 JMA多阀控制器 JMA控制器
相关参数：JMA501 JMA502
分配器工作原理：
分配器由时间或流量程序器控制的小型电机驱动旋转也可手动旋转。转至不同位置就有一个或几个孔道打开或关闭，分配器孔道的位置编号与系统运行步骤相对应（如图表），被打开的孔道引导信号压力源驱动隔膜阀动作，同时排空其他隔膜阀，恢复其通常位置。
驱动隔膜阀的信号压力源可以是液体，也可以是气体。由于不需要像控制电磁阀那样持续的电压，大大减小了由于电气引起的故障与维护工作。
各种分配器与时间程序器的多种组合设计，可以满足各种水处理系统复杂的程序控制要求。
下表即是JMA502型控制器控制软水器的一个示例：图中分配器与隔膜阀的连线为软管连接。
分配器转至位置 软化工艺过程
开启罐体阀门
4
运行
1，2
3
反洗
3，4（2A）
2
吸盐
5，6（2A）
1
正洗
6，1（2A）
·JMA控制器标准配置：
复位运行——只要时间程序器处在工作位置，分配器就保证转回至工作位置；避免了下次再生过程中程序混乱。
机壳防护等级 —— 防水、放电、防震；
电 源 —— 220VAC/50HZ；
时间启动范围为一周内每天的任何时间；
最多可调程序8个，设定时间10~9999秒，调整单位为1秒；
就地强制启动按键；
运行/再生状态灯光显示；
可在某个程序或某些程序中输出干接点或电接点信号；
·配合参数：
电源 ： 220VAC/50HZ，10W功率
远传启动信号 ：最小2秒钟的无源接点信号
分配器接口尺寸：1/8”G螺纹
v压力信号源 ：气体或液体（建议安装100μ过滤器）
控制源压力 ：0.2~ 0.8MPa
工作温度 ：4~60 ℃
控制器外壳尺寸：270X170X105mm
●多阀系统应用
控制器型号 典型应用
控制程序
JMA 501
过滤器
运行→反洗→正洗
JMA 502
顺流再生软化器
运行→反洗→ 吸盐+置换→正洗
JMA 503
过滤器
运行→ 反洗
JMA 505
逆流再生软化器
运行→反洗→吸盐+置换→正洗
JMA 506
3罐过滤器
运行→1#罐反洗→2#罐反洗→3#罐反洗
JMA 507
4罐过滤器
运行→1#罐反洗→→→4#罐反洗
JMA 508
5罐过滤器
运行→1#罐反洗→→→→5#罐反洗
JMA 523
双罐过滤器一用一备
1#运行→1#反洗→2#运行→2#反洗
JMA 524
顺流再生软化器
运行→反洗→吸盐→置换→正洗→运行注水
JMA 525
顺流再生软化器
运行→反洗→吸盐→置换→正洗
JMA 526
顺流再生软化器
运行→反洗→吸盐→正洗→注水
JMA 527
双罐过滤器并联
运行→反洗1→正洗1→反洗2→正洗2
JMA 528
空气擦洗过滤器
运行→排水→空气擦洗→反洗→正洗
JMA 529
盐回用软化器
运行→反洗→吸盐→吸盐+置换→盐回用→正洗
JMA 530
6罐过滤器
运行→1#罐反洗→→→→6#罐反洗
JMA 531
7罐过滤器
运行→1#罐反洗→→→→→7#罐反洗
