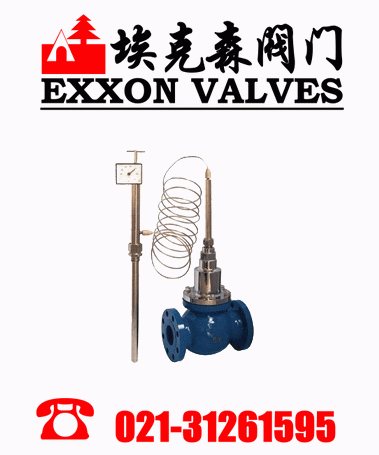

自力式温度调节阀
上海埃克森阀门有限公司主要生产《自力式温度调节阀》也是国内调节阀优秀供应商之一。在石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业具有较高的知名度及影响力，我厂自创办以来不断以科技创新，努力开发以国代进，主要按中国GB、JB、美标API、ANSI、英国BS、德标DIN、法国NF、日本JIS、JPI标准生产。并可根据用户特殊要求冶炼和制造。产品畅销全国各地，并远销中东、东南亚、欧美等十多个国家和地区。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。适用石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。
自力式温度调节阀概述：
自力式温度调节阀主要由控制阀及温控器组成,是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。有较宽的温度设定范围,显示清晰、精度高,并设有过载保护装置,安全可靠,因而广泛应用于化工、石油、电力、冶金、食品、轻纺、居民建筑楼群、宾馆、饭店等各种供热、供水、制冷、杀菌消毒等设备的温度自动调节。
本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-20℃~350℃，接受信号为0~10mA.DC或4~20mA.DC来改变被调介质流量，使被控工艺参数保持在给定值，其中单座调节型适用于压差较小，介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合。
主要要零件材料
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯：ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推杆、衬套：2Cr13
垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管：1Cr18Ni9Ti
技术参数
|
公称通径DN(mm)
（阀座直径dn） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
(10) |
(12) |
(15) |
(20) |
|
额定流量系数 |
直级 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
额定行程(mm) |
16 |
25 |
40 |
60 |
|
公称压力PN(MPa) |
1.0 1.6 4.0 6.4 |
|
固有流量特性 |
直线、等百分比 |
|
固有可调比 |
50 |
|
允许泄漏量 |
单座 |
硬密封：IV级软密封：VI级 |
|
套筒 |
硬密封：II级软密封：VI级 |
|
工作温度t(℃) |
-20~200 -40~250 -40~450 -60~450 |
|
信号范围（mA.DC） |
0~10 4~20 |
|
作用方式 |
电关式电开式 |
|
使用环境温度（℃） |
电动调节阀：-20~70℃ |
|
使用环境湿度 |
电动调节阀：≤95% |
|
电源电压 |
220V 50Hz |
