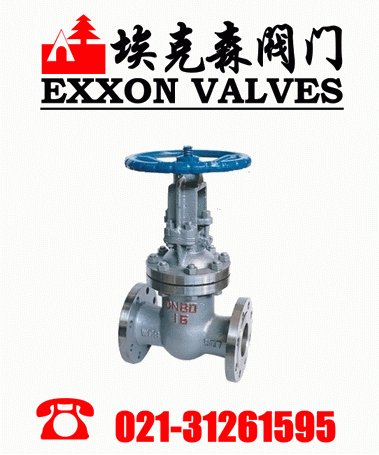

铸钢法兰闸阀
上海埃克森阀门有限公司主要生产《铸钢法兰闸阀》也是国内闸阀优秀供应商之一。在石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业具有较高的知名度及影响力，我厂自创办以来不断以科技创新，努力开发以国代进，主要按中国GB、JB、美标API、ANSI、英国BS、德标DIN、法国NF、日本JIS、JPI标准生产。并可根据用户特殊要求冶炼和制造。产品畅销全国各地，并远销中东、东南亚、欧美等十多个国家和地区。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。适用石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。
铸钢法兰闸阀概述：
铸钢法兰闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。
产品特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
执行标准
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
铸钢法兰闸阀-性能规范
|
型号 |
公称压力
(MPa) |
实验压力 |
工作温度(℃) |
适用介质 |
|
强度水（MPa） |
密封（水）空气（MPa） |
低压密封空气（MPa） |
|
Z41H-16C
Z41W-16P(R) |
1.6 |
2.4 |
1.8 |
0.6 |
≤425 |
硝酸类 |
|
Z41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
醋酸类 |
|
Z41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
硝酸类 |
|
Z41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
醋酸类 |
铸钢法兰闸阀-主要零件材质
|
阀体/阀盖 |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
WCB |
|
零件名称 |
ZGICr18Ni9Tit系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12M02Ti系列 |
ZG00Cr17Ni14M02系列 |
WCB系列 |
|
闸板 |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
1Cr13 |
|
阀杆 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12M02Ti |
00Cr17Ni14M02 |
1Cr13 |
|
填料 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
石墨 |
|
垫片 |
304L＋PTFE |
304L＋PTFE |
316＋PTFE |
316L＋PTFE |
石墨 |
|
压盖 |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02系列 |
WCB |
|
填料压环 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12M02Ti |
00Cr17Ni14M02 |
1Cr13 |
|
螺栓 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
