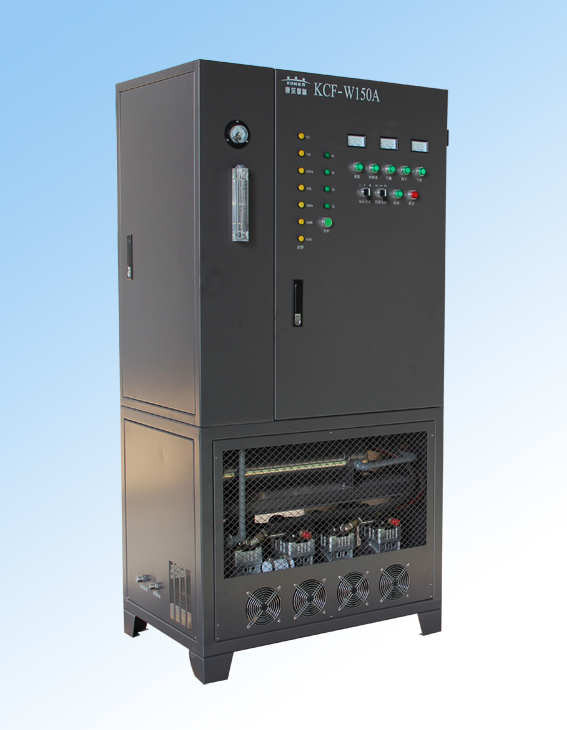

KCF-W系列高效臭氧发生器为外置式臭氧发生器，是为制药行业实现GMP认证达标而研制开发的新一代标准式臭氧发生器，具有高效、集成、控制功能完备的特点，实现了该类产品技术的更新换代。

l  采用国际近几年发展起来的新型特种搪瓷介电材料气隙放电管，耐电冲击与机械冲击能力远优于玻璃介质与陶瓷介质。

l  采用新型高频大功率开关电路与高频逆变电源，从而比传统的工频臭氧发生器效率提高十倍以上。本机为标准式臭氧发生器，产生臭氧量大，连续工作时间长。

l  机内配置空气净化处理系统和冷却水装置，接入电源即可工作，无需任何辅助装置。

l  采用PLC工控机监测控制系统，对水温、水流、电参数、气压等多种参数实施自动监测、报警与保护，保证系统安全正常运行并可按预置程序实现自动控制，极大方便用户管理使用。

l  气源经冷干机与热再生干燥处理获得符合要求的洁净、干燥、低温的空气，解决了因高温、高湿影响臭氧产量，并产生氮氧化合物，加剧电极腐蚀而影响臭氧发生器使用寿命和可靠性的问题。

应用特点

本机无需安装在空调箱或风管内，只需在臭氧发生器臭氧出口接一球阀，用软管与风管相接。

工作流程：

空压机供给的压缩空气经过电磁阀进入冷干机冷却并冷凝出一部分游离水份，经排水电磁阀和水分滤清器自动排出，进入干燥器的压缩空气被吸附干燥，当电磁阀打开时压缩空气经过空气分配器进入臭氧发生室。臭氧电路启动则产生臭氧经臭氧集流器输出。

在臭氧发生室工作时需提供冷却水，冷却水可直接选用自来水。经冷干机的热交换器将水冷却后，经冷却水分配器给臭氧发生室的内外水冷提供冷却水，冷却水经冷却水集流器经管路对外排出。

冷却水要求：常温自来水，本机已设计进口与出口，只需接上水管即可使用。若能提供温度底的冷却水，将能提高臭氧的产量。

无热再生干燥

由硅胶热再生干燥更改为现在的活性氧化铝无热再生干燥，在产生臭氧的过程中再生，有利于提高干燥度，从而达到进一步提高气源质量的目的。

监测

本机装有气温、水温、气压、水流水位（自备水源）与电路等各个测控点，当水温过高，水位不足，水流断流，气压不足或高频逆变电源有故障时，信号反馈至PLC可编程控制器，臭氧电路将被切断并报警（220V工频电路短路或过流由空气开关切断，无报警）。

控制系统（采用PLC可编程控制器）：

定时选择：为1小时，1.5小时，2小时，3小时四档。（采用PLC可编程控制器）

控制方式选择：自动或手动。

1、自动：本机内装有实时钟，预置时间后本机将可自动启动工作，采用PLC可编程控制器。

2、手动：打开本机左侧转换开关并接通电源，按“启动”钮后即可工作，再按“停止”按钮即关闭机器。

KCF-WA系列高效臭氧发生器的主要规格和技术参数

KCF-WA系列臭氧发生器用户配套资源要求
