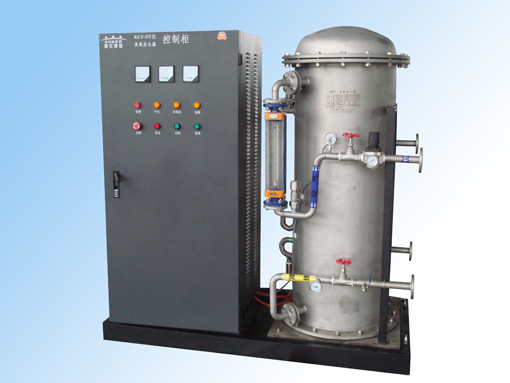

KCF-ZT系列高效臭氧发生器 是我公司研制开发的第三代空气消毒臭氧发生器,具有高效、集成、控制功能完备的特点。其稳定性更高,臭氧产量和浓度更大。产品的不断创新,使本公司的臭氧发生器在应用技术和核心部件等方面在国内遥遥领先,特别适用于设有HVAC系统的制药、食品、加工车间和大厦等场所,进行大规模空气净化。
臭氧设备主要配置:空气气源处理系统(含空压机;高温冷冻干燥机、吸附式干燥器、精密过滤器、储气罐等)、臭氧专用电源、臭氧发生装置、PLC可编程中央控制系统、安装、控制辅助部分。
ZT系列臭氧发生器技术优势:
臭氧放电室:
1. 精制316L不锈钢电极管,其内表面通过精磨处理,确保电极内表面的几何精度和表面质量
2.精加工的搪瓷内电极,使用独特的搪瓷配方和优质的10#低碳钢等,通过900℃高温烧结而成,严格的工艺要求,精密的机加工手段,确保了外表面几何精度,搪瓷层的均匀性。
3.全不锈钢制造,放电室内部冷却水采用独特的折流设计,最大性的提高冷却效果。
4.严谨的组装工艺,是内电极和外电极之间的间隙在0.25mm之内。
高频电源:
1. 采用新型的绝缘栅双极性晶体管1GBT为核心功率器件的高频技术。
2. 采用数字健盘控制、具备485通讯接口,可实现现场操作和远程通讯。
3. 1000HZ以上运行频率,使臭氧发生器的放电效率远优于中、工频臭氧发生器。
4. 可通过键盘调频、调压来实现臭氧产量和浓度的调节。
高压变压器:
1. 采用在高频条件下,电阻率高、铁芯损耗小、温度系数低的优质异形(Mn-Zn)铁氧体作为磁芯。
2. 采用先进的真空浸漆灌封工艺,极大提高变压器的绝缘等级。
3. 较小的工作温升,使其只需自然风冷却。
控制系统:
采用PLC可编程中央控制系统,对水温、水流、电参数、气压等多种参数实施监测、报警和保护,保证系统安全正常运行,并避免因操作失误或不正常运行造成设备的损坏。
ZT系列臭氧发生器技术参数
型 号 |
KCF-ZT50 |
KCF-ZT100 |
KCF-ZT150 |
KCF-ZT200 |
KCF-ZT250 |
臭氧产量g/h |
50 |
100 |
150 |
200 |
250 |
进气流量NM3/h |
3 |
4 |
6 |
8 |
10 |
冷却水量M3/h |
0.3 |
0.5 |
0.6 |
0.8 |
1.0 |
输入电源 |
AC380V/50 Hz/三相四线 |
AC380V/50 Hz/三相四线 |
AC380V/50 Hz/三相四线 |
AC380V/50 Hz/三相四线 |
AC380V/50 Hz/三相四线 |
工作电压KV |
3-5 |
3-5 |
3-5 |
3-5 |
3-5 |
臭氧浓度mg/L |
20~30 |
20~30 |
20~30 |
20~30 |
20~30 |
工作气压Mpa |
0.06~0.098 |
0.06~0.098 |
0.06~0.098 |
0.06~0.098 |
0.06~0.098 |
进气温度℃ |
≤20 |
≤20 |
≤20 |
≤20 |
≤20 |
冷却水温度℃ |
≤25 |
≤25 |
≤25 |
≤25 |
≤25 |
冷却水温升℃ |
≤4 |
≤4 |
≤4 |
≤4 |
≤4 |
露点℃ |
≤-50 |
≤-50 |
≤-50 |
≤-50 |
≤-50 |
冷却水接口尺寸 |
DN20 |
DN20 |
DN25 |
DN25 |
DN25 |
进/出气接口尺寸 |
DN20 |
DN20 |
DN25 |
DN25 |
DN25 |
重量KG |
340 |
360 |
420 |
440 |
460 |
外形尺寸mm |
1400*525*1550 |
1400*525*1550 |
1600*775*1650 |
1600*775*1650 |
1600*775*1650 |
