随着科技的进步，变频技术越来越多被人们认可和应用，配合正确系统设计，变频控制柜使用户们感受到更高的舒适性，也使变频供水泵达到更加明显节能效果。今天小编就来讲一讲变频控制柜是如何使水泵变频的，以便大家更好的发挥变频供水泵在水处理中的作用。

一、变频水泵控制柜的结构及原理

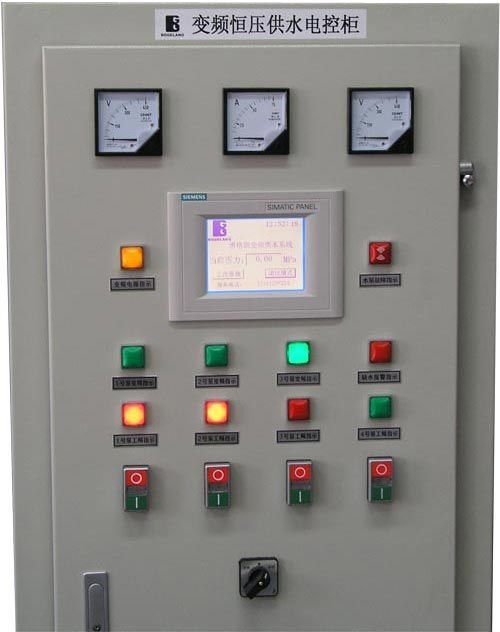

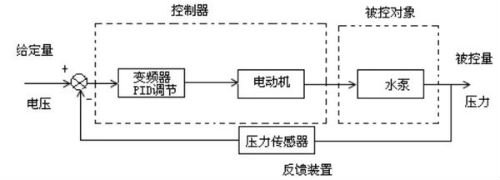

变频水泵控制柜系统通过测到的管道压力，经变频器系统内置的PID调节器运算，调节输出频率，然后实现管网的恒压供水。变频器的频率超限信号（一般可作为管网压力极限信号）可适时通知PLC进行变频泵切换。为防止水锤现象的产生，泵的开关将联动其出口阀门。

安装于供水管道上的压力变送器将管网压力转换成1-5伏的电信号；变频调速器用于调节水泵转速以调节流量；PLC的用于逻辑切换。 系统正常工作时，控制器对管网上的压力传感器进行水压采样，传送到控制器与控制器内部设定压力进行比较，经PID运算后输出模拟信号控制变频器的输出，控制水泵的流量，达到“变量恒压供水”的目的。

此外，上述系统还配备了外围辅助电路，以保障自动控制系统出现故障时可通过人工调节方式维持系统运行，保证连续生产。

二、变频水泵控制柜功能特点

根据水池（箱）内水位的高低自动控制电磁阀（或电动阀）的启闭，以控制水箱(池)的进水并使水池（箱）自动保持一定水量供用户使用。功能特点具体如下：

A.高效节能。由于采用恒压变量、变压变量供水系统，水泵始终工作在最佳节能状态，即用户用水量大时，加大输出功率，用水量小时，减小输出功率，输出功率受用户用水量的多少而自动调节。又因水泵流量与转速成正比，转速与功率成3次方，所以节电显著。如流量降至80%(水泵额定值的80%)，则耗能可降至51.2%。

B.工作稳定可靠自动化程度高。核心部件采用给水专用控制器，优质变频器，技术成熟，稳定性高，能够适应恶劣的工作环境。可实现无人运行，利于管理。

C.系统运行噪音低，压力稳定，控制精度高。

D.设备综合保护功能齐全。过流、过压、过载、缺相、堵转、电源相不平衡、水源缺水保护等

三、变频水泵控制柜选型说明



变频水泵控制柜主要由变频控制箱，压力传感器，水泵等组成。变频控制柜由断路器，变频器，接触器，中间继电器，PLC的等组成。

变频水泵控制柜系统选用原则：

①水泵扬程应大于实际供水高度。

②水泵流量总和应大于实际最大供水量。

③变频水泵控制柜选型：用户可根据供水量和供水高度确定水泵型号及台数，然后对控制柜进行选型。
