1、铝、钙污染

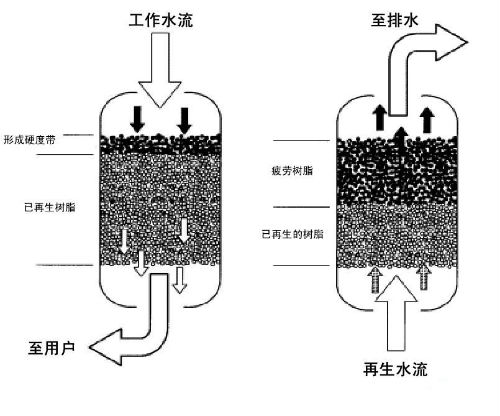

       铝污染的主要原因是原水进入离子交换器之前进行混凝沉淀处理时，由于铝污染的主要原因是原水进入离子交换器之前进行混凝沉淀处理时，由于沉淀或过滤效果不好。导致大量铝离子进入离子交换器，由于与树脂的交换基团有很强的吸附，而被紧紧地固定在交换位置上，堵塞了交换孔道，再生时很难被除去，导致交换容量大幅降低。

       钙污染的主要原因是用硫酸再生阳离子交换树脂时，有可能产生钙污染的主要原因是用硫酸再生阳离子交换树脂时，有可能产生硫酸钙污染。因为用硫酸再生时，水中硫酸根离子和钙离子离子积几乎超过硫酸钙的溶度积，当再生液流速、温度和浓度发生变化时，就有可能产生硫酸钙沉淀。再生完毕以后，投入运行时，这些沉淀物会不断地溶解，产生钙和硫酸根的过早泄漏。此外，有石灰软化处理的系统，树脂还会发生碳酸钙的污染。

       铝、钙污染的复苏办法通常用铝、钙污染的复苏办法通常用10％的盐酸配合络合剂对污染树脂进行冲洗。盐酸用量可以按每升树脂加300克浓盐酸(质量浓度33％)。但树脂污染严重时，可将盐酸用量提高到500克／升树脂。

二、硅污染

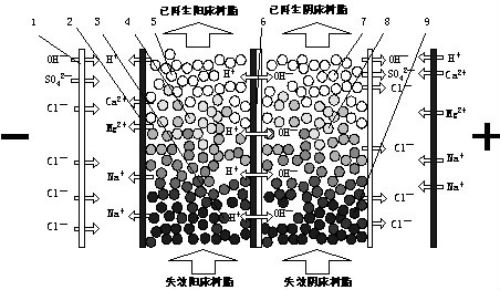

硅污染主要存在于阴离子交换树脂。硅污染的原因有两个方面：①水中的胶体硅进人离子交换树脂的交换通道后，以范德华力吸附于树脂基体上，堵塞了交换通道。②溶解的硅酸根离子由于再生液浓度不足、流量过小以及再生温度低而残留在交换器树脂中。这是因为在再生过程中，首先硅被吸附下来，如下式所示：

RHSiO₃+NaOH=ROH+NaHSiO₃

随着再生液浓度的下降，溶液pH值下降，再生下来的硅化合物会因水解而转化为硅酸，如果硅酸浓度较大，就会形成引起污染的胶态硅酸。

硅污染的消除方法主要是再生时必须用强碱进行。同时再生剂要充足，使强碱性阴树脂得到较完全的再生。另外，应保证阳床的出水品质，因为阳床运行正常才能保证阳床出水阳离子中只有H+，即阴床进水只有H+。因为在酸性条件下，离子交换发生中和反应生成电离度很小的水，除硅较完全。
