1、范围

本标准规定了用聚乙烯树脂为主要原料的材料，经挤出成型的给水用聚乙烯管材（以下简称"管材"）的产品规格、技术要求、试验方法、检验规则、标志、包装、运输、贮存。本标准还规定了原料的基本性能要求，包括分类体系。

本标准适用于用 PE63、 PE 80和 PE 100材料（见4．1）制造的给水用管材。管材公称压力为0.32MPa～1.6MPa，公称外径为 16 mm～1000 mm。

本标准规定的管材适用于温度不超过40C，一般用途的压力输水，以及饮用水的输送。

2、材料

2.1 命名

本标准中的聚乙烯管材料按如下步骤进行命名：

2.1.1按照GB/T18252确定材料的与20℃、50年、预测概率97.5%相应的静液压强度σlpl。

2.1.2按照表1，依据σlpl换算出最小要求强度（MRS），将MRS乘以10得到材料的分级数。

2.1.3按照表1，根据材料类型（PE）和分级数对材料进行命名。

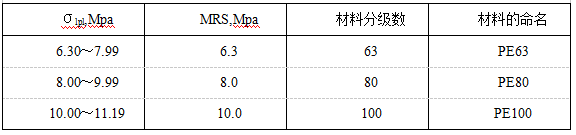

表1  材料的命名

2.2　使用混配料生产聚乙烯管材，混配料为蓝色或黑色，基本性能应符合表2要求。蓝色管用材料应能保证使用该材料制造的管材的耐候性符合表12的要求。对于PE63级材料，也可采用管材级基础树脂加母料的方法生产聚乙烯管材，对材料性能的要求自管材上取样进行测试。

按本标准生产管材时生产的洁净回用料，只要能生产出符合本标准的管材时，可掺入新料中回用。

表2  材料的基本性能要求

3、产品规格

3.1 本标准的管材按照期望使用寿命50年设计。

3.2 输送20℃的水，C最小可采用Cmin=1.25。不同等级材料的设计应力的最大允许值，见表3。

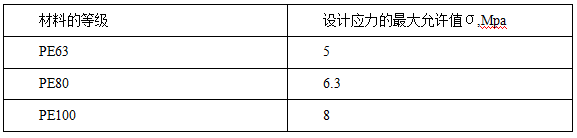

表3  不同等级材料设计应力的最大允许值

3.3 管材的公称压力（PN）与设计应力σs、标准尺寸比（SDR）之间的关系为：

PN=2σs/（SDR－1）

式中：PN与σs的单位均为兆帕。

3.4 使用PE63、PE100等级材料制造的管材，按照选定的公称压力，采用表3中的设计应力而确定的公称外径和壁厚应分别符合表4、表5和表6的规定。

管道系统的设计和使用方可以采用较大的总使用（设计）系数C，此时可选用较高公称压力等级的管材。

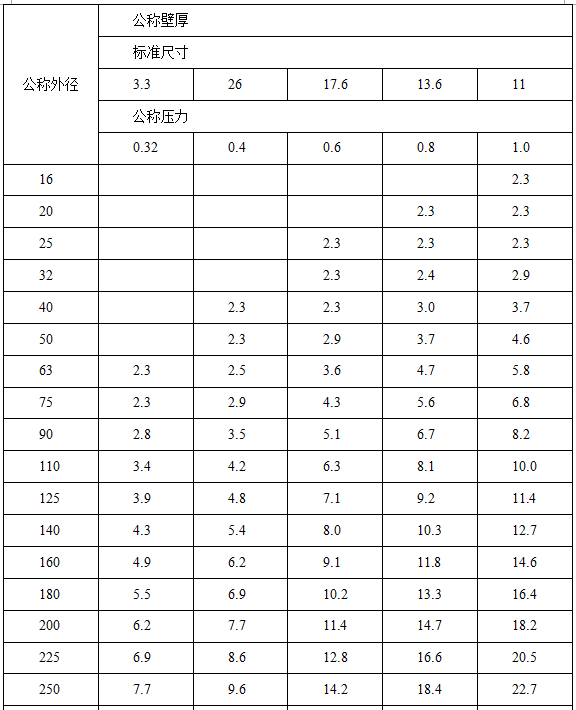

表4 PE63级聚乙烯管材公称压力和规格尺寸

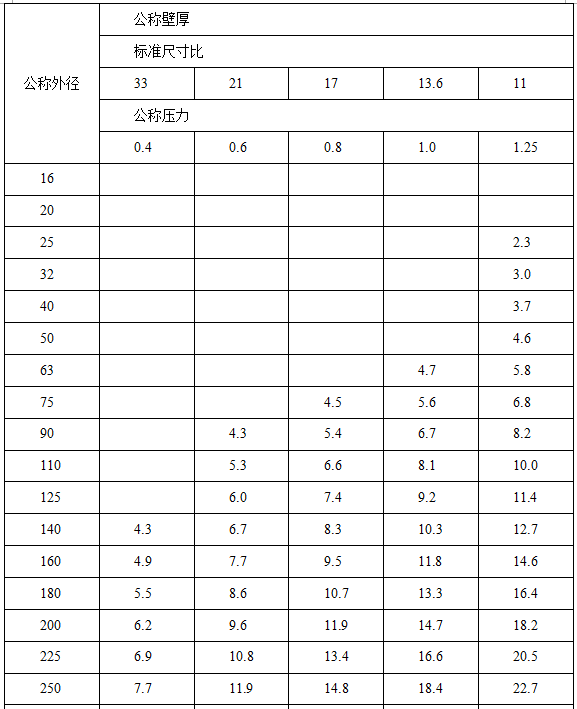

表5 PE 80级聚乙烯管材公称压力和规格尺寸

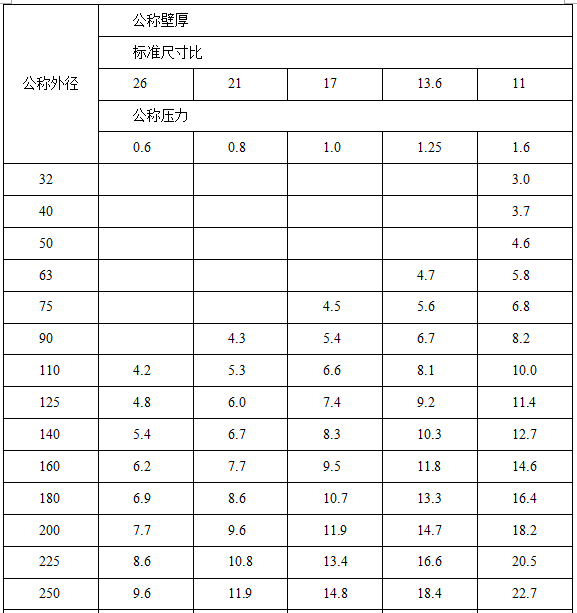

表6 PE100级聚乙烯管材公称压力和规格尺寸

3.5聚乙烯管道系统对温度的压力折减

当聚乙烯管道系统在20℃以上温度连续使用时，最大工作压力（MOP）应按下式计算：

MOP=PN×f1

式中：f1------折减系数，在表7中查取。

对某一材料，只要依据GB/T 18252的分析，认为较小的折减是可行的，则可以使用比表7中数值高的折减系数。

表7 50年寿命要求，40℃以下温度的压力折减系数
