固定床钠离子交换器按其再生运行方式不同，可分为顺流再生和逆流再生两种。

一．顺流再生

顺流再生是指交换器运行时水流的方向和再生时再生液流动的方向一致，通常都是由上向下流动。顺流再生时，由于再生液首先接触的是交换器上部已完全失效的交换剂，当再生液从上至下流至交换器底部保护层时，再生液中不但Na+含量很低，而且还含有大量已被交换下来的Ca2+、Mg2+，影响出水质量。为了提高交换剂的再生质量，就需要增加再生剂的用量，因此顺流再生时盐耗往往比较大。

二．逆流再生

逆流再生是指交换器运行时水流的方向和再生时再生液流动的方向相反，所以也称对流再生。固定床逆流再生有两种：一种是运行时原水从上往下流动，再生时再生液从下往上流动，习惯上称为固定床逆流再生；另一种是运行时原水从下往上流动，利用水流的动能，使树脂以密实的状态浮动在交换器上部，而再生时，树脂回落，再生液从上往下流动，习惯上称为浮动床。

逆流再生时，再生液首先接触的是失效程度较低的保护层，当流至失效程度最高的交换剂层时，虽然交换下来的Ca2+、Mg2+浓度较高，但由于随即被排出，因此十分有利于平衡向再生方向移动。由于逆流再生可使交换剂保护层（出水处）再生十分彻底，所以即使交换剂表层（进水处）的再生程度差些，也不会影响其出水质量。

逆流再生与顺流再生相比，具有出水质量好，盐耗低，工作交换容量大等优点。所以一般钠离子交换器大多采用逆流再生，但顺流再生也有设备结构简单，再生操作方便，有利于自动控制等优点。

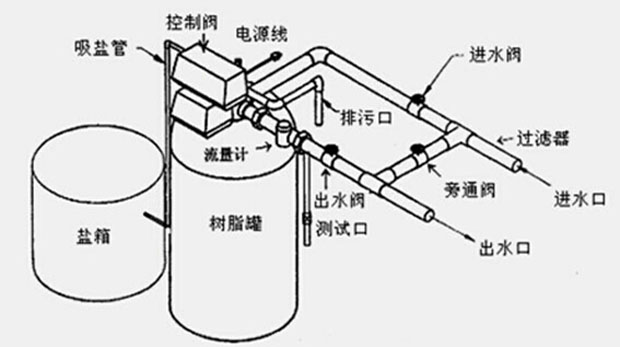

全自动软水器工艺流程俯视图

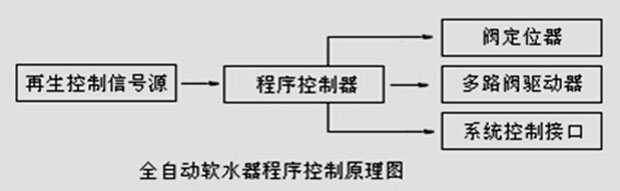

全自动软水器的程序控制原理如下图，程序控制器根据再生控制信号源（时间或流量）来启动再生程序，并向多路阀驱动器发出动作指令，通过阀定位器来控制活塞的动作位置，从而来改变水流方向，完成不同的工作过程。

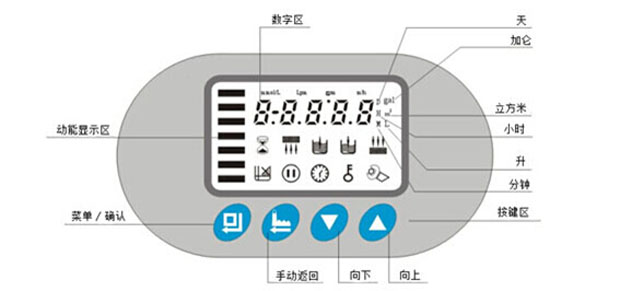

当输出信号工作模式设为b-01时，阀门离开运行位置的瞬间信号开启；在达到运行位置的瞬间信号关闭。

当输出信号工作模式设为b-02时，在每个位置计时/流量达到设定值时即电机将要启动向下一位置切换时信号开启，在到达下一位置停下后信号关闭。

A-01为流量延滞型（出水流量达到设定流量且时间到了设定时间时引发再生）；

A-02为流量即时型（出水流量达到设定流量时，立即引发再生）；

A-03为智能流量延滞型（可通过输入树脂量，原水硬度及再生系数自动计算周期制水量，出水流量达到计算的周期制水量且时间到了设定的时间引发再生）；

A-04为智能流量即时型（可通过输入树脂量，原水硬度及再生系数自动计算周期制水量，出水流量达到计算的周期制水量时，立即引发再生）。

互锁功能：

可实现多阀并联出水的系统在工作过程中只有一个阀再生；

反渗透预处理等多级处理的系统串联出水时，只有一个阀在再生或冲洗，保证每个阀再生或冲洗时都有水；也可实现多个多级预处理系统的并联出水，即多个阀的串并联。
